Giới thiệu về làm phằng thạch cao:

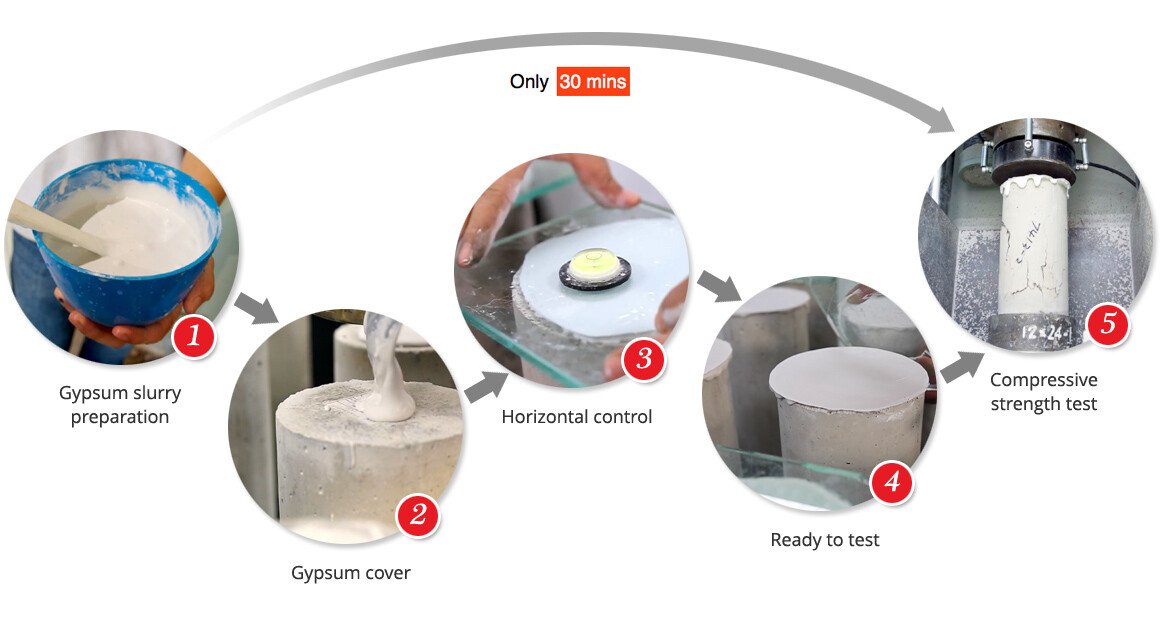

Khoảng 30 phút, cường độ của thạch cao có thể đạt 5.000 ~ 9.000 psi (350 ~ 630 kgf/cm2). Loại thạch cao này chủ yếu được sử dụng làm vật liệu phủ cho thử nghiệm nén bê tông theo tiêu chuẩn ASTM C617, vì vậy Thạch cao phủ cường độ cao của chúng tôi cung cấp vật liệu thử nghiệm thuận tiện và tuyệt vời cho ngành xây dựng dân dụng.
Bản ghi dữ liệu thử nghiệm từ Thái Lan:
Cường độ nén lý thuyết 400 kg/cm2
Tỷ lệ phần trăm tương đối cho kết quả
- Lớp phủ thạch cao (103%)
- Lớp phủ lưu huỳnh (96%)
- Tấm cao su tổng hợp (80%)
* Lớp phủ thạch cao đạt giá trị cao nhất do độ phẳng hoàn toàn vuông góc và ngang.

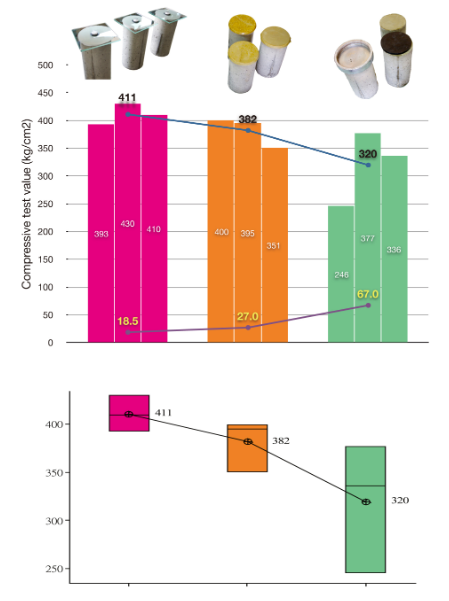

Biểu đồ thanh cho kết quả kiểm tra:
Trung bình
- Lớp phủ thạch cao (411 kg/cm 2 )
- Lớp phủ lưu huỳnh (382 kg/cm 2 )
- Tấm cao su tổng hợp (320 kg/cm 2 )
Độ lệch chuẩn
- Lớp phủ thạch cao (18,5)
- Lớp phủ lưu huỳnh (27,0)
- Tấm cao su tổng hợp (67,0)
Phân tích 6 Sigma:
Lớp phủ thạch cao cho giá trị trung bình cao nhất và độ lệch nhỏ hơn.
Kết quả thử nghiệm đóng nắp lưu huỳnh kém hơn một chút so với đóng nắp thạch cao.
Tấm cao su tổng hợp có cường độ nén thấp hơn và giá trị SD cao hơn do độ vuông góc và độ ngang không hoàn chỉnh.
Phần kết luận:

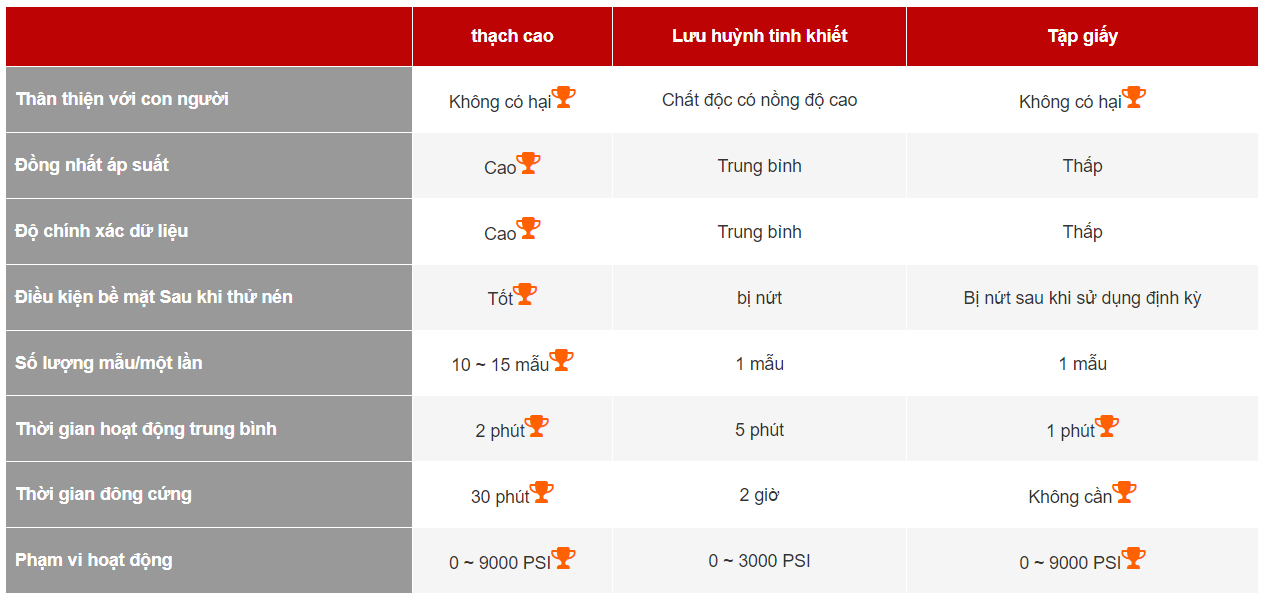

Như dữ liệu cho thấy, lớp phủ thạch cao có thể tạo ra điều kiện bề mặt lớp phủ tốt nhất với độ phẳng hoàn toàn, vuông góc và theo chiều ngang. Khi nó có thể đạt giá trị cường độ nén cao nhất và người ta sẽ có thể thu được dữ liệu ổn định và ổn định bất cứ lúc nào . Từ quan điểm vận hành, Thạch cao chỉ cần nước để phản ứng. Nó cung cấp một môi trường thân thiện với con người và cũng làm tăng hiệu quả của việc chuẩn bị mẫu.
Chất phủ lưu huỳnh là loại vật liệu đóng nắp tương tự như thạch cao nhưng thời gian đông cứng rất lâu và gây hại cho con người và môi trường.
Tấm cao su tổng hợp sẽ có cường độ nén thấp hơn và giá trị SD cao hơn do độ vuông góc và độ ngang không hoàn toàn. , miếng đệm cao su tổng hợp sẽ có độ biến thiên ngày càng cao hơn khi thời gian sử dụng tăng lên. Nó là một vật liệu đóng nắp thuận tiện nhưng không chính xác.

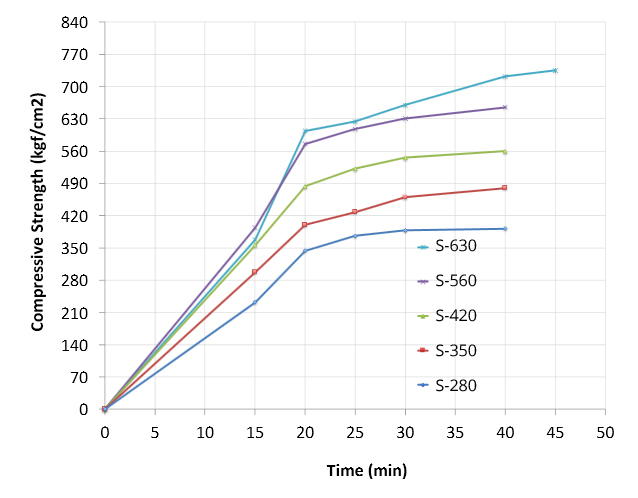

Hiệu suất sức mạnh:

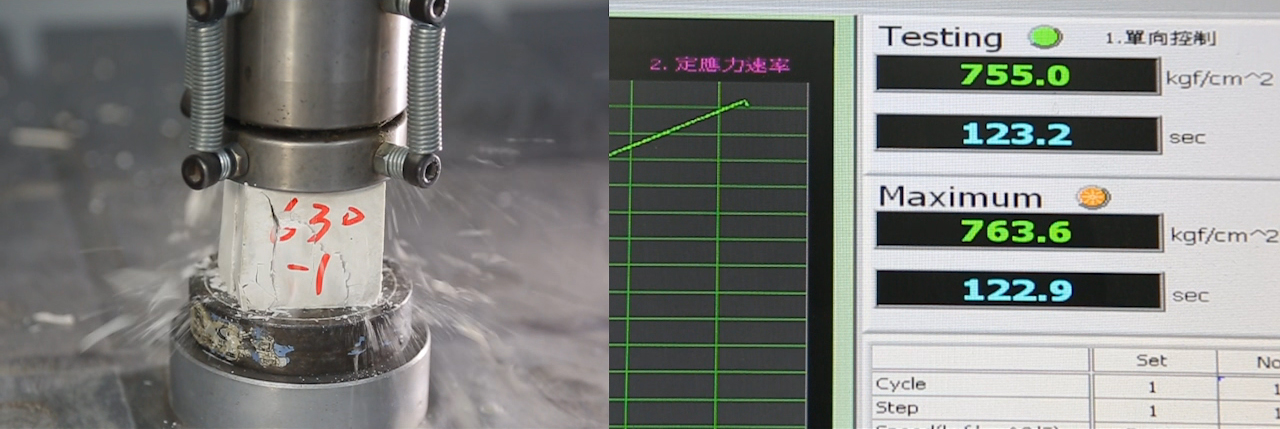

Thạch cao phủ cường độ cao của chúng tôi được chứng nhận nghiêm ngặt để tất cả các mẫu vật có thể đạt được cường độ mục tiêu trong một thời gian rất ngắn. Một khi, cường độ của nó không bao giờ thấp hơn xi lanh bê tông của chúng tôi. Nó có thể cung cấp kết quả thử nghiệm tốt nhất của các thử nghiệm bê tông.
Phân tích phân bố áp lực:
Như dữ liệu cho thấy, lớp phủ thạch cao cung cấp một bề mặt thử nghiệm lý tưởng với độ phẳng hoàn toàn vuông góc và nằm ngang. Do đó, nó có thể đạt giá trị cường độ nén cao nhất và giữ lại dữ liệu ổn định bất cứ lúc nào.

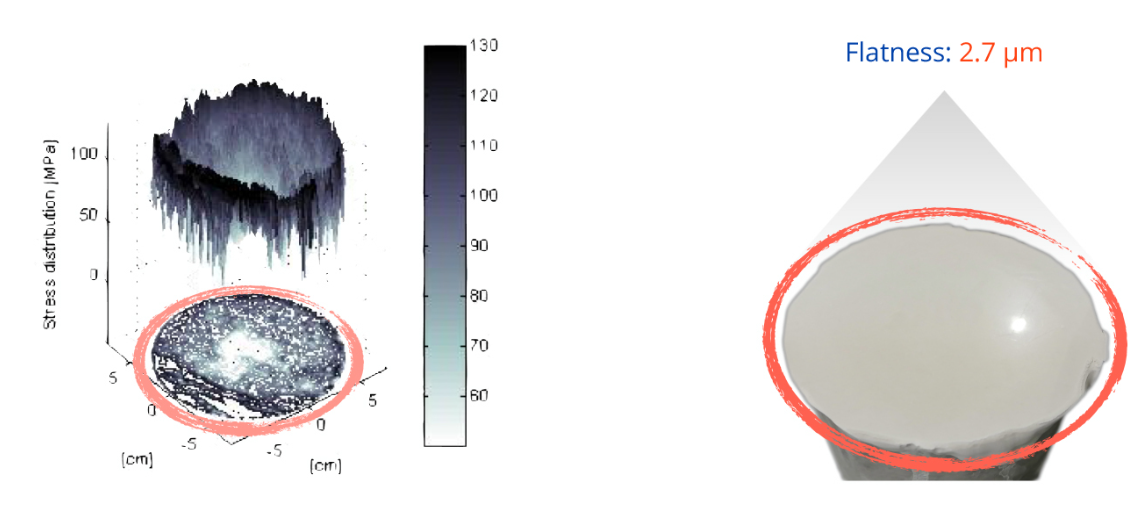

Độ phẳng có thể đạt tới mức thấp tới 2,7 μm. (xem hình 2) Bề mặt nhẵn hoàn toàn đến từ bùn thạch cao chảy và tấm kính dày. Sau khi phủ kính, bề mặt thạch cao sẽ phẳng giống như kính tương tự như gương.
Hình 1: Tính đồng nhất của áp suất giới hạn thạch cao: Cung cấp sự phân bổ tải trọng hoàn hảo
Độ đồng đều của áp suất mài: Nó thể hiện hình dạng dao rõ ràng
Bề mặt mài chỉ có độ phẳng tương tự như mặt dưới. Bề mặt bê tông được xử lý bằng dao mài. Rất khó để có được một bề mặt hoàn toàn mịn màng. Nếu không được bảo trì định kỳ, dao có khả năng cao bị hư hỏng gây ra bề mặt kém.
Quy định của ASTM:
Theo tiêu chuẩn thực hành tiêu chuẩn ASTM CNS 11297 cho các mẫu bê tông hình trụ, có một số yếu tố chính khi sử dụng vật liệu phủ:
1. ASTM c617 4.1: Tấm đậy nắp—Các nắp xi măng gọn gàng và các nắp dán thạch cao cường độ cao phải được tạo thành trên một tấm kính dày ít nhất 6 mm [1⁄4 in.].
2. ASTM c617 4.2: Các thiết bị căn chỉnh phù hợp, chẳng hạn như As: Là thanh dẫn hướng hoặc thước đo mắt bò, phải được sử dụng cùng với các tấm đậy nắp để đảm bảo rằng không có một nắp nào lệch khỏi độ vuông góc với trục của mẫu hình trụ nhiều hơn hơn 0,5° (xấp xỉ tương đương với 3 mm trong 300 mm [1 ⁄ inch trong 12 inch]).

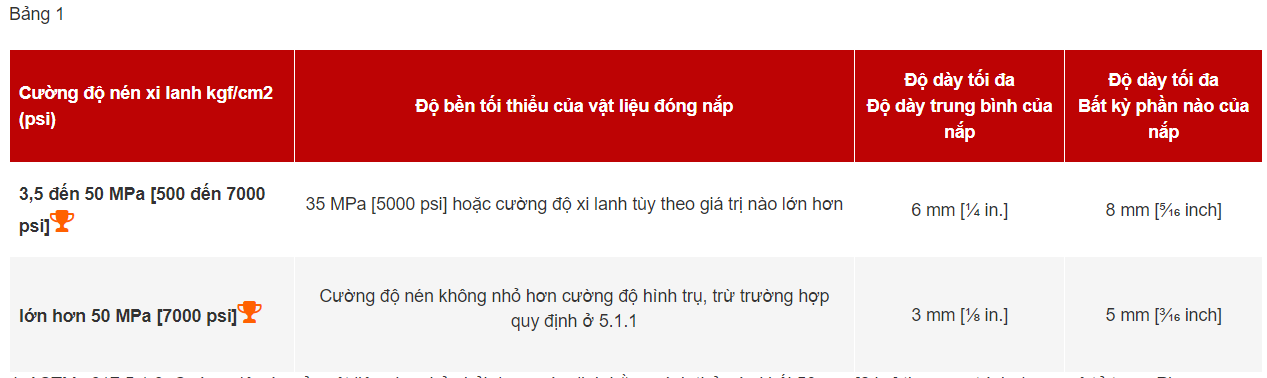

3. ASTM c617 5.1: Độ bền của vật liệu làm nắp và độ dày của nắp phải phù hợp với yêu cầu ở Bảng 1.
4. ASTM c617 5.1.3: Cường độ nén của vật liệu che phủ phải được xác định bằng cách thử các khối 50 mm [2 in.] theo quy trình được mô tả trong Phương pháp thử C109/C109M.
5. Theo ASTM c617 5.1.4: Độ bền của vật liệu che phủ phải được xác định khi nhận được lô hàng mới và trong khoảng thời gian không quá ba tháng. Nếu một lô vật liệu che phủ nhất định không đáp ứng các yêu cầu về độ bền thì lô đó sẽ không được sử dụng và các thử nghiệm độ bền của vật liệu thay thế phải được thực hiện thành bốn lần xác định liên tiếp phù hợp với các yêu cầu kỹ thuật.
Đối với mẫu bê tông cứng:
1. Theo tiêu chuẩn ASTM c617 6.2.1 Quy định chung—Nếu phần cuối của mẫu thử có lớp phủ hoặc cặn bằng vật liệu dầu hoặc sáp có thể cản trở sự liên kết của nắp, hãy loại bỏ lớp phủ hoặc cặn đó. Nếu cần thiết, các đầu của tấm đậy nắp có thể được phủ một lớp mỏng dầu khoáng hoặc mỡ để ngăn chặn vật liệu đóng nắp.
2. Theo ASTM c617 6.2.2 Điều kiện cuối - Khoảng cách của bất kỳ điểm nào trên đầu không có nắp với mặt phẳng đi qua điểm cao nhất của bề mặt đầu và vuông góc với trục của hình trụ không được vượt quá 3 mm [1 ⁄8 in.] (Lưu ý 12). Nếu đầu của chai vượt quá giới hạn này thì đầu của chai phải được cắt, mài hoặc mài trước khi đóng nắp.
